1. MEⅡ시리즈제품은 방폭형 펌프로서, 방폭등급은 EX de llC T5-T6입니다.
2. 모든 액상제품 특히 저 점성의 가연성 액을 이송 또는 분할시에 사용합니다.
▶ 펌프의 특징
1. LVR기능 및 과부하 차단 기능 내장형입니다.
2. 모터 하우징은 이중벽 구조로 외부충격등에 의한 손상방지 및 냉각에어의 통로 역할을 합니다.
3. 모터와 펌퓨튜브는 Hand-Wheel조작만으로 쉽게 조립, 또는 분리되며, 이 Hand-Wheel은 펌프가 넘어졌을때 충격을 흡수하여 모터 손상을 방지하고, 휴대를 손쉽게 합니다.
4. 모터가 정류자 (코뮤테이터) 전동기로서 고성능입니다. (약 11,000RPM)
5. 모터의 Air-Cooling에 Down-Draft방식을 채택하여 유체 및 가스가 모터 내부로 유입되지 않도록 함은 물론 에어 차단막을 형성토록 하였습니다.
6. Impeller: "L" type (양정/비중/점도 중시) or "R" type(용량 중시) 선택
7. Seal: mechanical seal or seal-less(단시간 공회전 가능)
8. 펌프경(Φ): 41
9. 펌프경 잠입부 길이: 700, 1000, 1200, 1400, 1500, 1600, 1700, 2000mm 외 주문품 (*최대 잠입장 3,000mm)
▶ 기타사항
● 펌프사양
| 모 델
| ME ll 3
| ME ll 5
| ME ll 7
| ME ll 8
|
| 소비전력 |
430-460W |
540-580W |
750-795W |
880-930W |
| 전압(단상) |
220V/230V |
220V/230V |
220V/230V |
220V/230V |
| 방폭등급 |
Ex de II C T6 |
Ex de II C T6 |
Ex de II C T5 |
Ex de II C T5 |
| 전용량 |
178ℓ/분 |
190ℓ/분 |
210ℓ/분 |
243ℓ/분 |
| 전양정 |
15M |
16M |
20M |
25M |
| 최대사용온도 |
120℃ |
120℃ |
120℃ |
120℃ |
| 최대사용점도 |
600cPs |
1100cPs |
900cPs |
1250cPs |
| 소음도(10000RPM기준) |
71dB(A) |
70dB(A) |
69dB(A) |
73dB(A) |
| 중량(모터+펌프) |
8~10kgs |
9~11kgs |
10~12kgs |
11~13kgs |

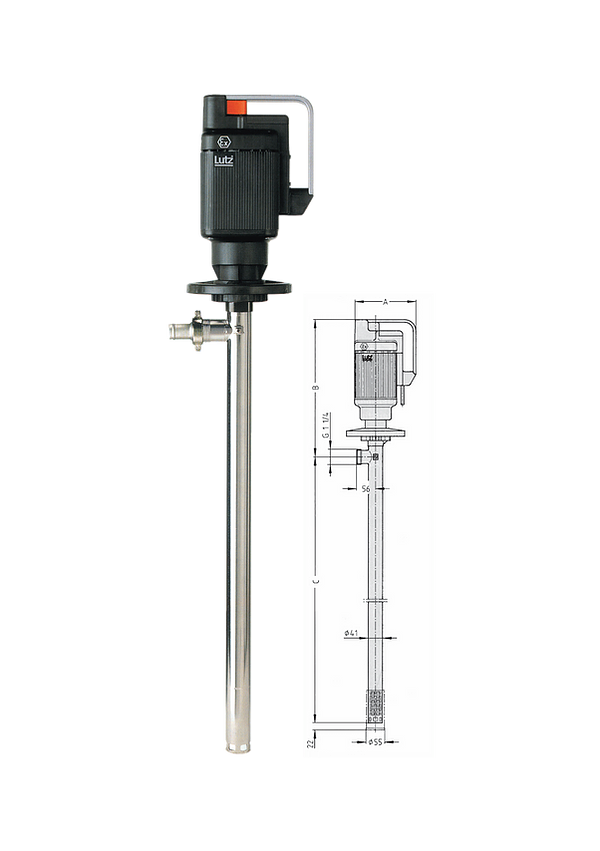

● Dimension
| 규 격
| A
| B
| C
|
| ME ll - 3 |
179 |
383 |
700,1000 |
| ME ll - 5 |
179 |
422 |
1500, 1600 |
| ME ll - 7 |
179 |
396 |
1500, 1600 |
| ME ll - 8 |
179 |
422 |
1700, 2000 |
|
|
|
기타 |
● 액세서리 : 노즐, 유량계, 호스, 드럼아답터, 스트레이너, 벽걸이, 클램프, 기타
